顺邦达生产的铂金双组份和单组分铂金硫化剂，经过长时间、多客户的验证，可以替代传统的过氧化物双二五，双二四等硫化剂!!

  降解剂有机过氧化物介绍

  做熔喷布的PP熔融指数越高，熔喷出的纤维就越细，制成的熔喷布过滤性也越好。而低分子量、窄分子量分布的PP则更易制成均匀性好的纤维。

  为得到高熔融指数PP料，适用于口罩防护材料的PP，通常采用降解剂(如二叔丁基过氧化物)改性通用PP原料，调节熔融指数(MFI)在1000～1900g/10min、分子量分布在2～4的窄分布。

  有机过氧化物降解聚丙烯的机理如下：

  1.有机过氧化物在挤出机中由热引发而分解，产生自由基，

  2.该自由基攻击聚丙烯分子链上的叔碳原子，并夺走其上面的氢原子，聚丙烯自由基分子链断裂。

  3.随着聚丙烯分子链的断裂，分子量的降低，聚丙烯的流动性增加，熔体流动速率提高。

  4.*后有机过氧化物完全耗尽，不再产生自由基，从而使聚丙烯分子量降解到较低的某一水平，其粘度降低，熔体流动速率相应提高。

  高熔脂PP的化学降解助剂主要有：

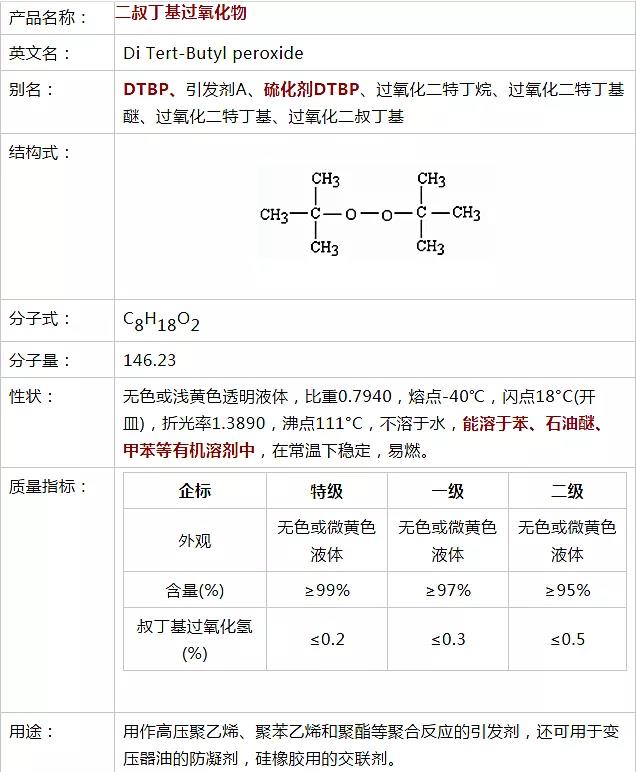

  1 、二叔丁基过氧化物DTBP

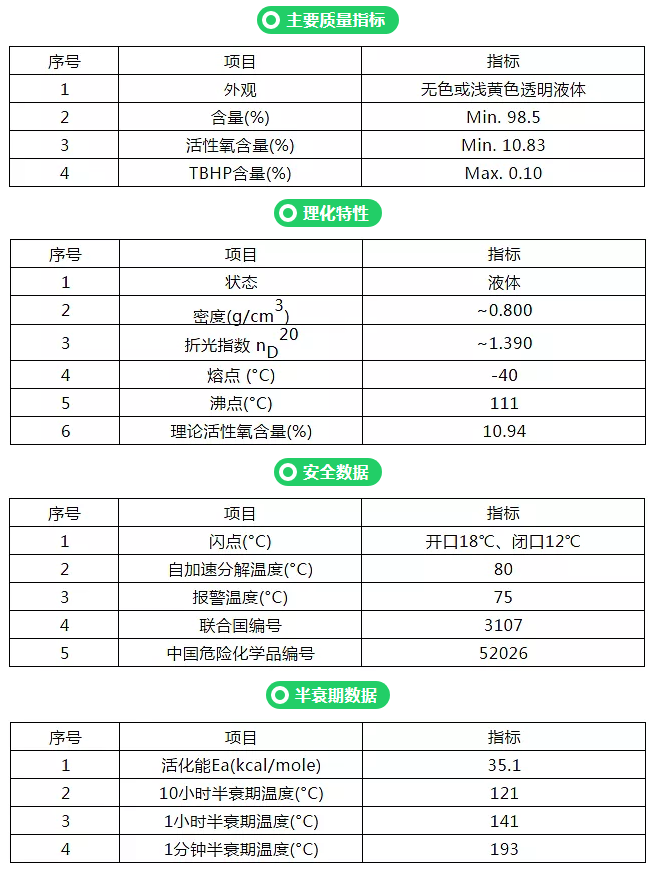

  简介

  1. 用作乙烯基、双烯基单体的聚合引发剂，推荐的交联温度范围为180-240 ℃。在菅式法和釜式法高压聚乙烯聚合工艺中，它是一种常用的引发剂，交联的温度范围为240-280 ℃。

  2、为不饱和聚酯的高温固化剂。

  3、是二烯类橡胶的有硫化剂，适合于厚橡胶制品硫化。拉伸强度，伸长率和耐压缩和*变形性能好，获FDA批准，适合于绝大多数橡胶、聚氨酯弹性体、硅橡胶的硫化，可获得白色和各种鲜艳色彩的橡胶制品。

  4、用于聚丙烯高速纺丝(丙纶)工业中，做分子量调节剂(用于降温母粒生产中)。具有分子量分布窄，熔体指数高，纺丝均匀的特点，是聚丙烯修饰中使用的优良降解剂，在聚丙烯中加入该品，可制成控制流变聚丙烯，提高流动性，使聚丙烯快速模压成为可能，同时可减少模压产生的形变。经过改性的聚丙烯可制成薄膜料。

  5、用于油品添加剂和变压器油的降凝剂。

  溶解性：易溶于醇、酯、醚、烃类有机溶剂。不溶于水。

  包装：20kg，PE桶包装(可根据客户的要求的包装尺寸供货，客户可在订货时提出要求)。

  2 、双二五 101 / DBPH

  中文名称:硫化剂双-25;2，5-二甲基-2，5-二(叔丁基过氧基)己烷;二叔丁基过氧化己烷

  英文名称:

  2,5-dimethyl-2,5-di(t-butyl peroxy)hexane;AD

  结构或分子式

  分子中所有C、O原子均以sp3杂化轨道形成σ键。

  相对分子量或原子量:290.45

  沸点(℃):55～57(933.3帕)

  闪点(℃):41

  折射率:1.4230,1.4185(28℃)

  相对密度0.8650。

  熔点8℃。

  分解温度140～150℃。

  CAS： 78-63-7

  不溶于水，有毒、易爆。

  物理性质

  有特殊臭气。不溶于水。易爆。分解温度140～150℃。

  制法

  以乙炔和丙酮为原料,在丁醇溶液中与氢氧化钾反应,生成2,5-二甲基己炔-3-二醇钾-2,5,水解(或中和),可生成2,5-二甲 基己炔-3-二醇-2,5。在镍催化剂作用下,加 氢,生成2,5-二甲基己二醇,在硫酸存在下,用 过氧化氢氧化,生成2,5-二甲基己二酸,再在硫酸作用下,在35℃与叔丁醇进行叔丁基化反 应,可制得2，5-二甲基-2，5-二(叔丁基过氧基)己烷。取出有机相,洗涤,减压精馏精制,可制得2，5-二甲基-2，5-二(叔丁基过氧基)己烷。

  用途

  硫化剂，用于硅橡胶、聚氨酯橡胶、乙丙胶和其他橡胶,能提高制品的拉伸强度和硬度，而伸长率及压缩变形均低， 硫化后的气味在烷基过氧化物中*微小。其用法可于混炼时加入胶料中混合使用。交联剂，可用于聚乙烯;不饱和聚酯固化剂。制品的抗张强度和硬度高。

  毒性

  本品有毒。对眼睛有刺激作用。吸入,可致中枢神经损害,引起运动障碍、平衡失调等。小鼠腹腔LD50=1700mg/kg。

  危险特性

  与还原剂、硫、磷等混合受热、撞击、摩擦可爆

  可燃性

  与有机物、还原剂、易燃物硫、磷混合可燃; 燃烧产生刺激烟雾

  运输特性

  库房通风低温干燥; 与有机物、还原物、易燃物、强酸分开存放

  顺邦达铂金硫化剂替代过氧化物硫化剂在硅橡胶领域应用方案

  由于口罩熔喷布生产会用到硅胶过氧化物双二五液体作为降解剂，使用比例0.4%。导致硅胶过氧化物硫化剂材料价格倍涨，同时货源紧缺，短短几天时间，部分材料从原来的60元/kg涨到了600元/kg，材料紧缺及价格不知何时才能回到正常状态。

  在此，顺邦达生产的铂金双组份和单组分铂金硫化剂，已通过长时间多客户的验证，可以替代传统的过氧化物双二五，双二四等硫化剂。

  顺邦达单组份铂金硫化剂

  顺邦达单组份铂金硫化剂PL-TM-25粉体

  (透明膏状物)产品说明书

  单组分铂金催化剂PL-TM-25是一种无味快速单组分，高透明、高环保、食品级铂金催化剂，主要用在单组份加成硫化硅橡胶挤出或者模压使用，直接取代传统过氧化物双二五和双二四硫化剂

  一、产品说明：

  本产品是一种中低温无味催化剂;添加量建议0.6%—1.0%，用户可根据自己的产品需要自行调整添加量。

  二、用途与性能：

  本产品是一种无味的微黄透明液体催化剂化剂。硫化温度在120度至150度，二次硫化后没有味道。

  1.单组份铂金硫化剂，操作简单，无双组份铂金催化剂操作之麻烦。

  2.加成型硫化符合医疗*，无气味，无析出物，所做产品透明度高，物性好。

  3.液体加成硅橡胶加过PL-TM-25经测试130℃ 0.5hr后胶料可以完全硫化。

  4.混炼胶加好PL-TM-25后 可常温下保持3个月以上可操作时间，比过氧化物硫化胶存储时间更长。

  三、铂金硫化剂的注意事项：

  1.所使用硅胶请确认为适合使用铂金催化剂硅胶品种!

  2.铂金催化剂与强氧化剂分开存放，避免接触N、P、S等有机物及Sn、Pb、Hg、As等化合物，还有其他重金属物质、多乙烯基等材料。

  3 .10-20℃低温、密封、避光存放。

  4.不同产品以及不同成型条件需调整添加比例，若客户使用之前需要与我司技术沟通。

  四、储存条件：

  10-20℃冰箱低温、密封、避光存放;

  不得与强氧化剂、橡胶、高温胶、含氮硫磷等元素的化合物、重金属物质等混合存放。

  保质期: 在上述储存条件下，保质期6个月，超过储存期需进行催化活性检验后使用。

  包装规格：1kg/桶。5公斤/桶

  五、*：

  1. 本品属非危险品，但勿入口和眼。禁止食用。

  2.小心使用本品，使用前和使用时请注意*事项。此外，还应遵循有关*或当地政府规定的*法规。

  产品型号：PL—TM—25是单组分透明膏状体。

  优点：1)硅胶成型速度比过氧化硫化剂成型速度快2倍以上;2)成型出来的硅胶制品完全无味 3)成型温度低，可降低能耗，模压员工难招，改善车间环境舒适度，易留员工;4)省时、省人工、省成本(这次材料上涨后，过氧化物硫化剂综合成本并不低于铂金)5)使用*、提高机台使用率、厂房使用率;6)公司提供专业技术指导，*的售后服务，让您用货无忧。

  使用说明书

  一、产品介绍:

  (PL-10A/TM-10B)和(PL-25A/TM-25B)系列主要用于硅橡胶生产，特别适用于卫生性能要求较高，或硫化温度较低的硅橡胶的生产。主要适用于各种食品级别的生产，如挤出透明度胶管、模压奶嘴，蛋糕盘模具或用于电力系统工程用硅橡胶，能够提高产品物理性能和阻燃性等。

  (PL-10A/TM-10B)是一种双组份加成型硫化剂，具有硫化温度低，硫化速度快等特点，主要用于硅橡胶生产。同过氧化物相比，具有卫生级别高、*、无味等优势，逐渐取代传统的过氧化物硫化剂。

  同传统的硫化剂相比，具有以下优点：

  1、一次硫化完成;

  2、不产生任何新的低分子，无异味;

  3、卫生级别符合FDA，SGS等*，比进口的双二四、双二五*;

  4、省时省电，提高了生产效率同时降低了成本;

  5、尺寸稳定好，收缩率低;

  6、力学性能大大提高，由于用铂金硫化的硅橡胶发生加成型反应，不同于原来的缩聚反

  二、 操作方法：

  一、 无模热风加硫：1、 对普通沉淀胶建议添加比例：(温度愈高硫化速度愈快)PL-10A 0.5%TM-10B 1.0%加硫条件：使用IR(6米)恒温2、 对*气相胶建议添加比例：(温度愈高硫化速度愈快)PL-10A 0.6%TM-10B 1.0%

  二、 对油压机成型建议使用比例：(温度愈高硫化速度愈快)PL-10A 0.5%TM-10B 1.0%-1.2%建议模温：85℃～130℃(看加硫时间做适当调整)加硫时间：45秒～70秒生产工艺：(PL-10A/TM-10B)是双组份硫化剂，必须分开添加于硅胶中，其中先将TM-10B以1.0-1.2%的比例添加于硅胶中进行混炼，均匀，然后再加0.5%的PL-10A于混炼胶中混炼均匀，用于挤出、模压、射出成型。混炼时要求辊筒温度不超过30℃。

  三、铂金硫化剂的注意事项：

  1.所使用硅胶请确认为适合使用铂金催化剂硅胶品种!

  2.使用过程中避免含P、S、N，及其他含重金属、多乙烯基等材料。

  3.不同产品以及不同成型条件需调整添加比例，若客户使用之前需要与我司技术沟通。
